- Druck
-
Die Pegelanpassung ist so eingestellt, daß eine Verstärkung von
9,929 und Offset 4,25 V errricht wird.
ist die Spannung des
Drucksensors,
ist die gemessene Spannung am Ausgang des
Operationsverstärkers. Die Umrechnung der Verstärkerparameter liefert:
![\begin{equation}
\begin{split}
U_{OP} &= \Bigl[ U_p + \frac{R_3}{R_3 + R_5}
(...
...R_1})\\ &= (0,213 U_p - 0,313\text{~V}) \cdot 9,929
\end{split} \end{equation}](img55.gif)
(4)
![\begin{equation}
\leadsto U_p = 0,473U_{OP} + 1,469
\end{equation}](img56.gif)
(5)
Das Ausgleichspolynom aus Abb. 6.5 bestimmt sich zu
![\begin{equation}
p = - 0,0376U_p^3 + 0,2835U_p^2 + 9,4427U_p + 75,299
\end{equation}](img57.gif)
(6)

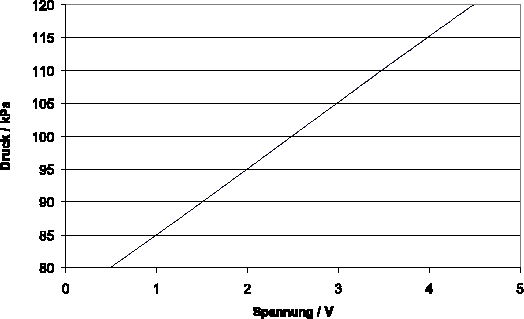

Abbildung 6.5:
Linearisierung des Drucksensors und Umwandlung Spannung in Druck
![\begin{figure}
\centering
\includegraphics [width=0.95\textwidth]{Bilder/SpgDruck.eps}
\end{figure}](img58.gif) |
- Temperatur
-
Der KTY10-6 Sensor ist nahezu linear. Eine Messung zur Bestimmung des
Ausgleichspolynoms ist nicht durchgeführt worden.
Der NTC 68k kann durch die Parallelschaltung eines 100 k
Widerstands und einer Reihenschaltung mit einem 82 k
Widerstand das logarithmische Verhalten genommen werden (s.
Abb. 6.6). Eine weitere rechnerische Linearisierung
ist dennoch notwendig.

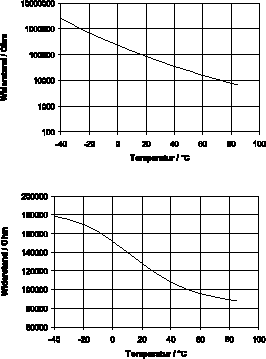

Abbildung 6.6:
NTC-Kennlinie und Linearisierung durch Widerstandsnetzwerk
![\begin{figure}
\centering
\includegraphics [width=0.49\textwidth]{Bilder/NTC.eps}
\includegraphics [width=0.49\textwidth]{Bilder/NTC-lin.eps}
\end{figure}](img61.gif) |
- Relative Feuchte
-
Die Feuchtesensoren verhalten sich bei konstanter Temperatur nahezu
linear. Um die Linearität zu gewährleisten, ist eine
Temperaturkompensation vorzusehen. Ein Kalibrierlauf konnte, da die
Referenzfeuchten nicht mehr rechtzeitig zur Verfügung standen, nicht
durchgeführt werden.
